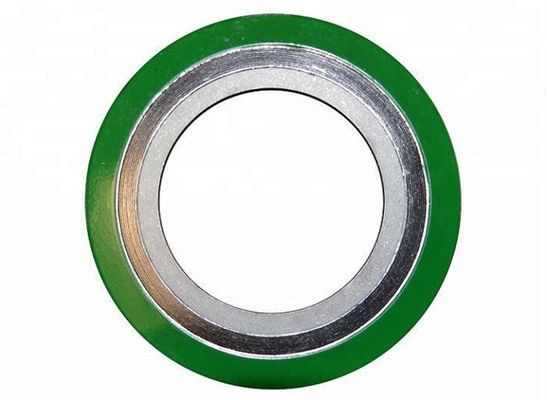

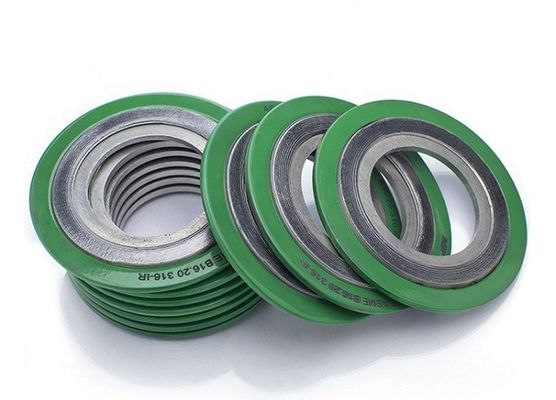

Roestvrijstalen spiraalgewonden pakkingen met niet-metalen (grafiet, PTFE, keramiek, mica grafiet) vulmiddel

Basistype spiraalgewonden pakking

•Pre-press vormende metalen golfriem en niet-metalen riem overlappen elkaar afwisselend, spiraalvormig
wond gemaakt. Ook volgens de vereiste omstandigheden om een ​​versterkte ring toe te voegen.Basistype spiraalgewonden pakking

Stbreuk

Mein-product

Spiraalgewonden pakkingen– gemaakt met een afwisselende combinatie van gevormde metaaldraad en zachte vulmaterialen – vormen een zeer effectieve afdichting wanneer ze tussen twee flenzen worden samengedrukt. Een V-vormige kroon gecentreerd in de metalen strip werkt als een veer, waardoor de pakkingen onder wisselende omstandigheden een grotere veerkracht krijgen. Vulmateriaal en draadmateriaal kunnen worden gewijzigd om aan verschillende chemische compatibiliteitsvereisten te voldoen. Als de belasting die beschikbaar is om een ​​pakking samen te drukken beperkt is, kunnen de constructie en afmetingen van de pakking worden gewijzigd om een ​​effectieve afdichting te verkrijgen.

Een spiraalgewonden pakking kan een centreerring, een binnenring of beide bevatten. De buitenste centreerring positioneert de pakking nauwkeurig in de flens en fungeert als compressiebegrenzer, terwijl de binnenring voor extra radiale sterkte zorgt. De binnenring vermindert ook flenserosie en beschermt het afdichtingselement.

Veerkracht en sterkte maken spiraalgewonden pakkingen tot een ideale keuze onder uiteenlopende omstandigheden en toepassingen. Spiraalgewonden pakkingen worden veel gebruikt in raffinaderijen en chemische verwerkingsfabrieken en zijn ook effectief voor energieopwekking, lucht- en ruimtevaart en een verscheidenheid aan klep- en speciale toepassingen.

De ASME B16.20-pakkingspecificatie is bijgewerkt en gewijzigd in een nieuwe aanbevolen norm. De nieuwe criteria omvatten een standaard voor binnenringen in alle met grafiet gevulde spiraalgewonden pakkingen, tenzij de koper anders specificeert. Een met grafiet gevulde spiraalgewonden pakking zonder binnenring zal echter nog steeds worden gestempeld met en voldoen aan de ASME B16.20-norm.

Stijl RW

Pakking voor algemeen gebruik, geschikt voor platte en verhoogde flenzen tot klasse 2500

De centreerring positioneert de pakking nauwkeurig op het flensvlak, zorgt voor extra radiale sterkte en werkt als compressiebegrenzer

Spiraalwikkeling (afdichtelement) bestaat uit voorgevormd metaal en zacht vulmateriaal

OPMERKING: Voor toepassingen boven klasse 600 wordt een binnenring aanbevolen vanwege de hoge beschikbare boutbelasting. Zie Stijl RWI.

Stijl RWI

Geschikt voor platte en verhoogde flenzen tot klasse 2500

Aanbevolen voor toepassingen met hogere druk, voor gebruik met PTFE-vulstoffen en indien gedefinieerd door ASME B16.20

De binnenring fungeert als compressiebegrenzer en beschermt afdichtingselementen tegen aantasting door procesmedia

Stijl R

Geschikt voor messing en groef, mannelijk-vrouwelijk of groef-naar-vlakke flenzen

Alleen spiraalwikkeling, met voorgevormd metaal en zacht vulmateriaal

De binnen- en buitendiameters van de wikkeling zijn versterkt met verschillende lagen metaal zonder vulmiddel voor meer stabiliteit

LET OP: Ook verkrijgbaar met binnenringen Style RI.

MC- en MCR-pakkingen

Voor putdekselconstructies
