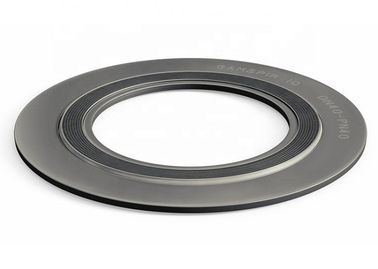

Precisie Spiraalvormige Gekronkelde Pakking/de Spiraalvormige Metaalkleur van het Pakkings Natuurlijke Roestvrije staal

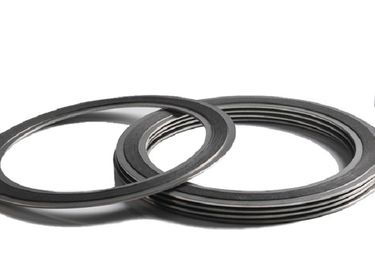

De Kleuren Spiraalvormige Gekronkelde Pakkingen van het Natrualroestvrije staal met of zonder Vuller

Spiraalvormige gekronkelde pakkingen — gemaakt met een afwisselende combinatie formedmetal draad en zachte fillermaterials — de efficiënte verbinding van vormavery wanneer samengeperst tussen twee flenzen. Een V-vormige die kroon in de metaalstrook wordt gecentreerd doet dienst als lente, die de pakkingen grotere veerkracht geven in de variërende omstandigheden. Vuller en draad het materiaal kan worden veranderd om verschillende chemische verenigbaarheidsvereisten aan te passen. Als de beschikbare lading om een pakking samen te persen beperkt is, kunnen de de pakkingsbouw en afmetingen worden veranderd om een efficiënte verbinding te verstrekken.

Een spiraalvormige gekronkelde pakking kan een centreerring, een binnenring of allebei omvatten. De buiten centreerring plaatst nauwkeurig de pakking binnen de flens en doet dienst als compressiebeperker, terwijl de binnenring extra radiale sterkte verstrekt. De binnenrings ook reducesflange erosie en beschermt het verzegelende element.

De veerkracht en de sterkte maken woundgaskets een ideale keus onder een verscheidenheid van voorwaarden en toepassingen spiraalvormig. Wijd gebruikt door raffinaderijen en chemische verwerkingsinstallaties, zijn de spiraalvormige gekronkelde pakkingen ook efficiënt voor machtsgeneratie, ruimte, en een verscheidenheid van klep en specialiteittoepassingen.

De de pakkingsspecificatie is van ASME B16.20 bijgewerkt en veranderd volgens een nieuwe geadviseerde norm. De nieuwe criteria neemt een gebrek aan binnenringen in alle grafiet-gevulde spiraalvormige gekronkelde pakkingen op tenzij de koper anders specificeert. Nochtans, zal een grafiet-gevulde spiraalvormige wond gasketwithout een binnenring nog gestempeld worden met en in naleving volgens de norm van ASME B16.20.

Stijl RW

Algemeen doelpakking geschikt voor vlak gezicht en opgeheven gezichtsflenzen tot Klasse 2500

De centreerring bepaalt de plaats nauwkeurig van de pakking op het flensgezicht, verstrekt extra radiale sterkte, en doet dienst als compressiebeperker

Het spiraalvormige winden (verzegelend element) bestaat uit voorgevormd metaal en zacht vullermateriaal

NOTA: Een binnenring wordt geadviseerd voor toepassingen boven Klasse 600, wegens de hoge beschikbare boutlading. Zie Stijl RWI.

Stijl RWI

Geschikt voor vlak gezicht en opgeheven gezichtsflenzen tot Klasse 2500

Geadviseerd voor hogere druktoepassingen, voor gebruik met PTFE-vullers, en wanneer omlijnd door ASME B16.20

De binnenring doet dienst als compressiebeperker en beschermt verzegelende elementen tegen procesmedia aanval

Stijl R

Geschikt voor tong en groef, male-female, of groef-aan-vlakke gezichtsflenzen

Het spiraalvormige winden slechts, bevattend voorgevormd metaal en zacht vullermateriaal

De binnen en buitendiameters van het winden worden versterkt met verscheidene vouwen van metaal zonder vuller om grotere stabiliteit te geven

NOTA: Ook beschikbaar met binnenringenstijl RI.

MC en MCR-Pakkingen

Voor de Assemblage van de Mangatdekking
