Norm:: | DIN | Stijl: | Extern |
---|---|---|---|
Materiaal: | de lentestaal, roestvrij staal | Afmeting: | 3-9 |
Vorm: | Pompoen, half gat | Type: | Normaal |
Hoog licht: | Normaal Typedin 471 Behoudende Ring,De halve Wasmachine van Circlips van het Gatenstaal,DIN 471 Externe Behoudende Klem |

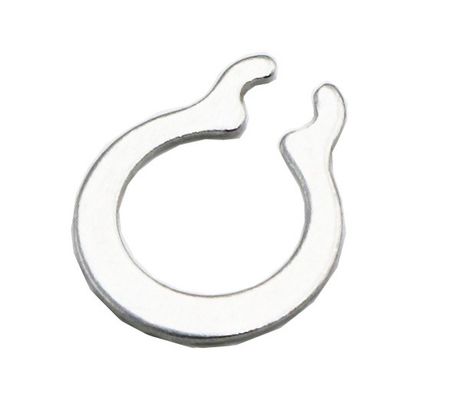

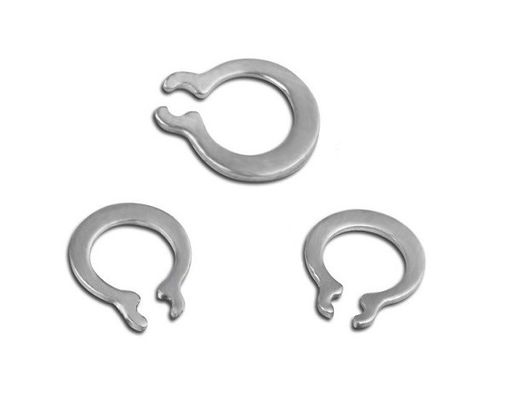

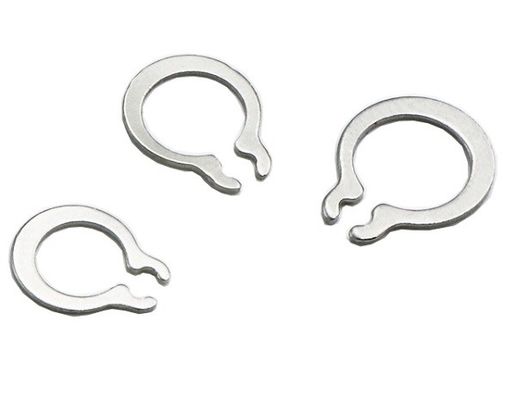

Wasmachine van het staal de halve gat circlips/behoudende ring voor schacht - normaal type DIN 471 (d≤9mm)
De behoudende ring wordt ook geroepen circlip, of verwijst naar een industriële component. De belangrijkste productiematerialen van de schacht behoudende ring zijn 65Mn-de lentestaal; SUS304 roestvrij staal; SUS316 roestvrij staal.
Norm grootte |
D | h | d1 min |
Gewicht (kg/1Kpcs) | ||
maximum | min | maximum | min | |||
3 | 2.74 | 2.55 | 0,4 | 0,35 | 1 | 0,017 |
4 | 3.74 | 3.55 | 0,4 | 0,35 | 1 | 0,022 |
5 | 4.74 | 4.55 | 0,6 | 0,55 | 1 | 0,066 |
6 | 5.64 | 5.45 | 0,7 | 0,65 | 1.2 | 0,084 |
7 | 6.56 | 6.32 | 0,8 | 0,75 | 1.2 | 0,121 |
8 | 7.46 | 7.22 | 0,8 | 0,75 | 1.2 | 0,158 |
9 | 8.46 | 8.22 | 1 | 0,94 | 1.2 | 0,3 |
