Pakking van CGI van ASME B16.20 de Spiraalvormige Gekronkelde met Binnen Buitenringen voor Flens

Basisinformatie
Plaats van herkomst: China
Merknaam: FLRS or OEM
Certificering: ISO9001
Modelnummer: Flrs-G011
Min. bestelaantal: 5 stuk
Verpakking Details: de gevallen van het kartontriplex/triplexpallets
Levertijd: 8-20days
Betalingscondities: T/T, L/C, de paypal Western Union,
Levering vermogen: 100Tons/Month
Gedetailleerde informatie
Ring & Strookmaterialen: Roestvrij staal/koolstofstaal /alloy Vullermaterialen: Flexibele Grafiet/PTFE/Ceramisch
Flensnorm: ASME B16.5/EN1514-2 Naam: Spiraalvormige Gekronkelde Pakking
Norm: ASME B16.20 Type: CGI
Kleur: volgens de kleurencode van de gidsring
Hoog licht:

Flens Spiraalvormige Gekronkelde Grafietpakking

,

De Spiraalvormige Metaalpakking van CGI

,

De buitenringen bewegen Gekronkelde Flenspakkingen spiraalsgewijs


Productomschrijving

Pakking van CGI van ASME B16.20 past de Spiraalvormige Gekronkelde met Binnen & Buitenringen voor de flens van ASME aan B16.5



De spiraalvormige gekronkelde pakking wordt gevormd van V-vormige metaalstrook en zachte niet-metalen vuller door middel van opgestapeld,

spiraalvormige gekronkelde pakking en verbonden zijn eind en begin door gelaste punt. Hang van zijn uitstekende compressie af
de veerkracht, het is geschikt om sporten te verzegelen waar de wijziging van temperatuur en de druk frequent zijn.
Het kan als statisch verzegelend element van pijp, klep, pomp, thermische uitwisseling, condenserende toren worden gebruikt,
duidelijk gat en mensengat van flens, enz. Het is wijd toegepast op het gebied van petrochemische stof,
mechanische fabriek, krachtcentrale, metallurgie, scheepsbouw, medische en farmaceutische onduidelijk
krachtcentrale en navigatie, enz.




Stijlcgi

Geschikt voor vlak gezicht en opgeheven gezichtsflenzen tot Klasse 2500

Geadviseerd voor hogere druktoepassingen, voor gebruik met PTFE-vullers, en wanneer omlijnd door ASME B16.20



De binnenring doet dienst als compressiebeperker en beschermt verzegelende elementen tegen procesmedia aanval





SPIRAALVORMIGE GEKRONKELDE PAKKING VOOR ASME B16.20, C276, MONEL, INCONL 825 VOOR HOGE TEMPERAUTURE

Een stijlcg pakking paste met interne ring die een extra compressie geeft die einde beperken en hitte verstrekt
en corrosiebarrière die pakkingswinding beschermen en flenserosie verhinderen.
Geschikt voor gebruik met vlakke gezichtsflenzen en gespecificeerd voor hoge druk & temperatuur de dienst, klasse 900 en hierboven
of waar de corrosieve of giftige media aanwezig zijn.
Andere op verzoek beschikbare stijlen.



Ring & Strookmaterialen Minimum Maximum   Gidsring
Kleurencode
Materiaal F c F c Abberviation
ss304 -320 -195 1400 760 304 Geel
ss316L -150 -100 1400 760 316L Groen
ss347L -150 -100 1400 760 317L Kastanjebruin
ss321 -320 -195 1400 760 321 Turkoois
ss347 -320 -195 1700 925 347 Blauw
Koolstofstaal -40 -40 1000 540 CRS Zilver
Legering 20 -300 -185 1400 760 A-20 Zwart
Hastelloy B3 -300 -185 200o 1090 HASTB Bruin
Hastelloy c276 -300 -185 2000 1090 HASTC Beige
Incoloy 800 -150 -100 1600 870 IN 800 Wit
lncoloy 825 -150 -100 1600 870 IN 825 Wit
lnconel 600 -150 -100 2000 1090 N.v. 60o Goud
Inconel 625 -150 -100 2000 1090 INCO 625 Goud
Inconel X750 -150 -100 2000 1090 INX Geen Kleur
Monel 400 -200 -130 1500 820 MON Sinaasappel
Nikkel 200 -320 -195 1400 760 NL Rood
Titanium -320 -195 2000 1090 T Purper
Vullermaterialen
  Minimum Maximumwieg   Streep
Kleurencode
Materiaal F c F c Afkorting
Flexibel
Grafiet
-350 -212 950 510 F.G. Grijs
PTFE -400 -240 500 260 PTFE Wit
Ceramisch -350 -212 2000 1090 CER Lichtgroen
Mica Graphite -350 -212 1100 590 Mica-GRA Roze

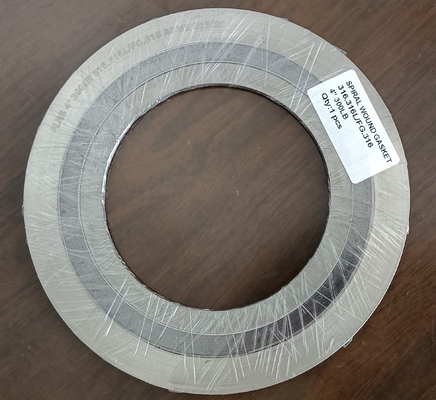

Pakking van CGI van ASME B16.20 de Spiraalvormige Gekronkelde met Binnen Buitenringen voor Flens 1

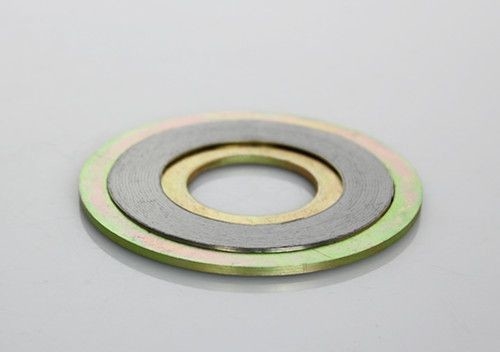

Pakking van CGI van ASME B16.20 de Spiraalvormige Gekronkelde met Binnen Buitenringen voor Flens 2
