De Flensss van ASME B16.5 Spiraalvormig Gekronkeld Pakkingscg Type met Buitenringen

Basisinformatie
Plaats van herkomst: China
Merknaam: FLRS or OEM
Certificering: ISO9001
Modelnummer: Flrs-G012
Min. bestelaantal: 1 stuk
Verpakking Details: de gevallen van het kartontriplex/triplexpallets
Levertijd: twee weken
Betalingscondities: T/T, L/C, de paypal Western Union,
Levering vermogen: 50tons/month
Gedetailleerde informatie
Ring & Strookmaterialen: Roestvrij staal/koolstofstaal /alloy Flensnorm: ASME B16.5/EN1514-2
Naam: Spiraalvormige Gekronkelde Pakking Pakkingstype: CG
Kleur: volgens de kleurencode van de gidsring Norm: ASME B16.20
Hoog licht:

Flensss Spiraalvormige Gekronkelde Pakking

,

CG-Type Ss Spiraalvormige Gekronkelde Pakking

,

Spiraalvormige Metaalpakking met Buitenringen


Productomschrijving

De standaard Spiraalvormige Gekronkelde Pakking van ASME B16.20 CG met Buitenringen past voor de Flens van ASME B16.5/SS Spiraalvormige Gekronkelde Pakking aan



De spiraalvormige gekronkelde pakking wordt gevormd van V-vormige metaalstrook en zachte niet-metalen vuller door middel van opgestapeld,

spiraalvormige gekronkelde pakking en verbonden zijn eind en begin door gelaste punt. Hang van zijn uitstekende compressie af
de veerkracht, het is geschikt om sporten te verzegelen waar de wijziging van temperatuur en de druk frequent zijn.
Het kan als statisch verzegelend element van pijp, klep, pomp, thermische uitwisseling, condenserende toren worden gebruikt,
duidelijk gat en mensengat van flens, enz. Het is wijd toegepast op het gebied van petrochemische stof,
mechanische fabriek, krachtcentrale, metallurgie, scheepsbouw, medische en farmaceutische onduidelijk
krachtcentrale en navigatie, enz.



Stijl CG

Algemeen doelpakking geschikt voor vlak gezicht en opgeheven gezichtsflenzen tot Klasse 2500

De centreerring bepaalt de plaats nauwkeurig van de pakking op het flensgezicht, verstrekt extra radiale sterkte, en doet dienst als compressiebeperker

Het spiraalvormige winden (verzegelend element) bestaat uit voorgevormd metaal en zacht vullermateriaal

NOTA: Een binnenring wordt geadviseerd voor toepassingen boven Klasse 600, wegens de hoge beschikbare boutlading. Zie Stijl RWI.





SPIRAALVORMIGE GEKRONKELDE PAKKING VOOR ASME B16.20, C276, MONEL, INCONL 825 VOOR HOGE TEMPERAUTURE

Het is een externe ring wat nauwkeurig pakking op flensgezicht centreren, verstrekt extra radiale te verhinderen sterkte
pakkingsuitbarsting en handelingen als compressieeinde.
Een algemeen doelpakking geschikt voor gebruik met vlak gezicht en opgeheven gezichtsflenzen, klasse 900 en boven intern
de ring wordt geadviseerd.



Ring & Strookmaterialen Minimum Maximum   Gidsring
Kleurencode
Materiaal F c F c Abberviation
ss304 -320 -195 1400 760 304 Geel
ss316L -150 -100 1400 760 316L Groen
ss347L -150 -100 1400 760 317L Kastanjebruin
ss321 -320 -195 1400 760 321 Turkoois
ss347 -320 -195 1700 925 347 Blauw
Koolstofstaal -40 -40 1000 540 CRS Zilver
Legering 20 -300 -185 1400 760 A-20 Zwart
Hastelloy B3 -300 -185 200o 1090 HASTB Bruin
Hastelloy c276 -300 -185 2000 1090 HASTC Beige
Incoloy 800 -150 -100 1600 870 IN 800 Wit
lncoloy 825 -150 -100 1600 870 IN 825 Wit
lnconel 600 -150 -100 2000 1090 N.v. 60o Goud
Inconel 625 -150 -100 2000 1090 INCO 625 Goud
Inconel X750 -150 -100 2000 1090 INX Geen Kleur
Monel 400 -200 -130 1500 820 MON Sinaasappel
Nikkel 200 -320 -195 1400 760 NL Rood
Titanium -320 -195 2000 1090 T Purper
Vullermaterialen
  Minimum Maximumwieg   Streep
Kleurencode
Materiaal F c F c Afkorting
Flexibel
Grafiet
-350 -212 950 510 F.G. Grijs
PTFE -400 -240 500 260 PTFE Wit
Ceramisch -350 -212 2000 1090 CER Lichtgroen
Mica Graphite -350 -212 1100 590 Mica-GRA Roze

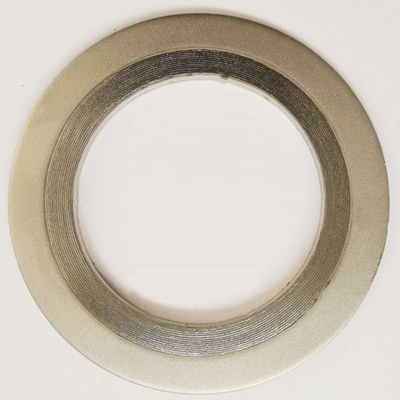

De Flensss van ASME B16.5 Spiraalvormig Gekronkeld Pakkingscg Type met Buitenringen 1

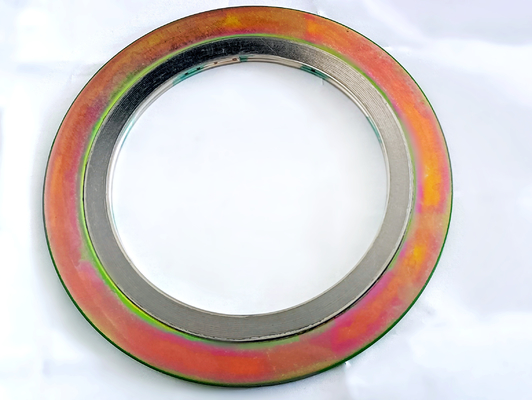

De Flensss van ASME B16.5 Spiraalvormig Gekronkeld Pakkingscg Type met Buitenringen 2
