Plaats van herkomst: | China |
---|---|
Merknaam: | FLRS or OEM |
Certificering: | ISO9001 |
Modelnummer: | Flrs-G015 |
Min. bestelaantal: | 1 stuk |
Verpakking Details: | de gevallen van het kartontriplex/triplexpallets |
Levertijd: | twee weken |
Betalingscondities: | T/T, L/C, de paypal Western Union, |
Levering vermogen: | 50tons/month |
Flensnorm: | ASME B16.5/EN1514-2 | Naam: | Spiraalvormige Gekronkelde Pakking |
---|---|---|---|
Pakkingstype: | R | Norm: | ASME B16.20 |
Hoog licht: | Fundamentele Spiraalvormige Gekronkelde Grafietpakking,De spiraalvormige Pakking van de Pijpflens,V-vormige Spiraalvormige Metaalpakking |

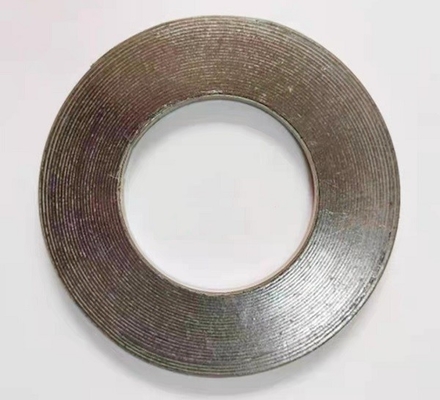

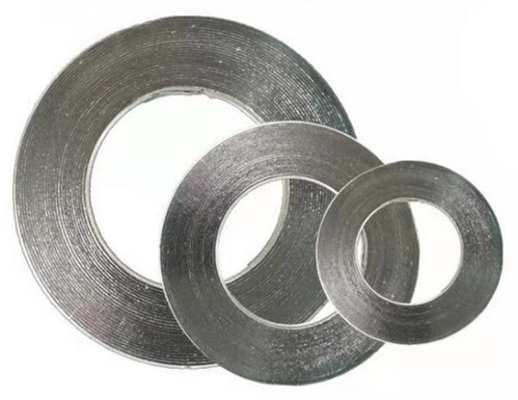

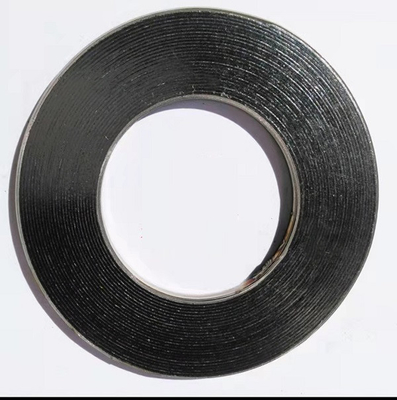

Basisstijl Spiraalvormig Gekronkeld Pakking/van het Pakkingsblad Materiaal/de Pakking van de Pijpflens
De spiraalvormige gekronkelde pakking wordt gevormd van V-vormige metaalstrook en zachte niet-metalen vuller door middel van opgestapeld,
spiraalvormige gekronkelde pakking en verbonden zijn eind en begin door gelaste punt. Hang van zijn uitstekende compressie af
de veerkracht, het is geschikt om sporten te verzegelen waar de wijziging van temperatuur en de druk frequent zijn.
Het kan als statisch verzegelend element van pijp, klep, pomp, thermische uitwisseling, condenserende toren worden gebruikt,
duidelijk gat en mensengat van flens, enz. Het is wijd toegepast op het gebied van petrochemische stof,
mechanische fabriek, krachtcentrale, metallurgie, scheepsbouw, medische en farmaceutische onduidelijk
krachtcentrale en navigatie, enz.
De afmetingen voor Spiraal verwonden pakking per ASME B16.20 om de flenzen van ASME aan te passen B16.5
Nominale Pijp grootte (NPs) |
Klasse 150 | |||||||
Binnenring inside Diameter (identiteitskaart) |
Binnen het winden Diameter (identiteitskaart) |
Buiten het winden Diameter (OD) |
Gids Ring Outside Diameter (oD) |
|||||
lnches | mm | lnches | mm | lnches | mm | lnches | mm | |
1/4* | - | 0,50 | 12.7 | 0,88 | 22.2 | 1.75 | 44.5 | |
1/2 | 0,56 | 14.20 | 0,75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
3/4 | 0,81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
s | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0D | 406.40 | 17.75 | 450.90 |
16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* vermeld niet in ASME B16.20
De basisbouwstijl, binnen en buitendiameters worden met verscheidene vouwen van metaal zonder te geven vuller versterkt
grotere stabiliteit en betere compressiekenmerken.
Geschikt voor tong en groef of mannetje en vrouwelijk of gegroeft aan de vlakke assemblage van de gezichtsflens.
