Het Type van ASME B16.9 Korte de Montageflens Lap Joint Stub End Collar van de Staalpijp

Basisinformatie
Plaats van herkomst: China
Merknaam: FLRS
Certificering: ISO9001
Modelnummer: Flrs-SE001
Min. bestelaantal: 1 stuk
Verpakking Details: CARTON/PLYWOOD COMPUTER-AIDED SOFTWARE ENGINEERING/PALLETS
Levertijd: 5-20days
Betalingscondities: T/T, Western Union, MoneyGram, L/C
Levering vermogen: 50000pieces/month
Gedetailleerde informatie
Materiaal: SS304 Vorm: Gelijke
Verbindingstype: Gelast Oppervlakte: poetsmiddel
Toepassing: bedrijf met flens Norm: B16.9
Hoog licht:

Flens Lap Joint Stub End

,

Lap Joint Stub End Collar

,

Kraag Kort Type van de roestvrij staalpijp


Productomschrijving

De roestvrije Stee-Pijpmontage/typt plotseling Kraagasme B16.9/mss-SP43 Overlapping gezamenlijk Stub End For Flange





Het Type van ASME B16.9 Korte de Montageflens Lap Joint Stub End Collar van de Staalpijp 0

 een het stempelen methode om de buitenrand of gatenrand van een spatie of halffabrikaat in een verticale rand langs een bepaalde kromme te veranderen

Naam: Stub End.
Materiaal: ASTM A403 WP304/WP316
Grootte: 1/2“ - 24“

Dikte: SCH5S-SCH160S

Beëindigen: uiteinde-las



公称通径
N0rminal
diameter
外径
0utside
diameter
长度
Lengte
F
搭接外径
Diameter0f overlapping
N0minal&maximum
圆角半径
Straal 0f
FilletR
(E 型) 理论重 kg/pc
(E) Approximate0x-gewicht
sch5s sch10s sch40S
DN NPS 0D 短型
SP
长型
L.P.
G l
Maximum
B
Maximum
短型
SP
长型
L.P.
短型
SP
长型
L.P.
短型
SP
长型
L.P.
15 1/2 21.3 50.8 76.2 35.1 3 0,75 0,049 0,067 0,063 0,084 0,079 1,106
20 3/4 26.7 50.8 76.2 42.9 3 0,75 0,064 0,087 0,081 0,109 0,101 0,144
25 1 33.4 50.8 101.6 50.8 3 0,75 0,082 0,144 0,134 0,233 0,16 0,279
32 1.1/4 42.4 50.8 101.6 63.5 5 0,75 0,109 0,188 0,178 0,307 0,225 0,386
40 1.1/2 48.3 50.8 152.4 73.2 6 0,75 0,129 0,219 0,231 0,358 0,279 0,467
50 2 60.3 63.5 152.4 91.9 8 0,75 0,204 0,406 0,338 0,667 0,471 0,924
65 2.1/2 73 63.5 152.4 104.6 8 0,75 0,313 0,626 0,448 0,893 0,47 1,465
80 3 88.9 63.5 152.4 127 10 0,75 0,4 0,781 0,574 1,117 1.01 1,954
90 3.1/2 101.6 76.2 152.4 139.7 10 0,75 0,522 0,896 0,65 1,283 1.38 2.35
100 4 114.3 76.2 152.4 157.2 11 0,75 0,606 1,024 0,87 1,474 1.68 2,822
125 5 141.3 76.2 203.2 185.7 11 1.5 0,985 2,153 1.21 2,635 2.08 4,957
150 6 168.3 88.9 203 215.9 13 1.5 1.34 2,591 1.64 3,174 3.37 6,482
200 8 219.1 101.6 203.2 269.7 13 1.5 1.96 3,409 2.56 4,607 5.67 9,819
250 10 273.1 127 254 323.9 13 1.5 3.57 6,389 4.39 7,843 9.55 17,023
300 12 323.9 152.4 254 381 13 1.5 5.85 8,922 6.74 10,275 13.8 21,075

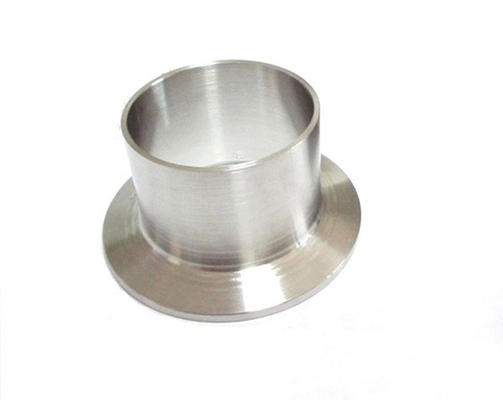

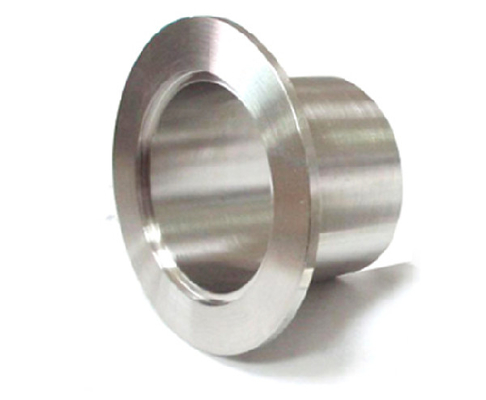

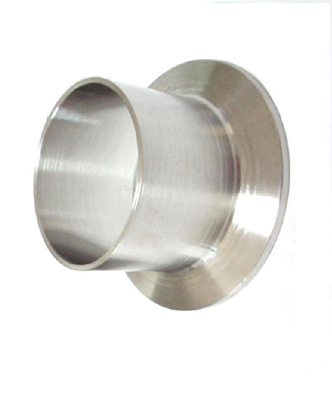

Het Type van ASME B16.9 Korte de Montageflens Lap Joint Stub End Collar van de Staalpijp 1Het Type van ASME B16.9 Korte de Montageflens Lap Joint Stub End Collar van de Staalpijp 2
