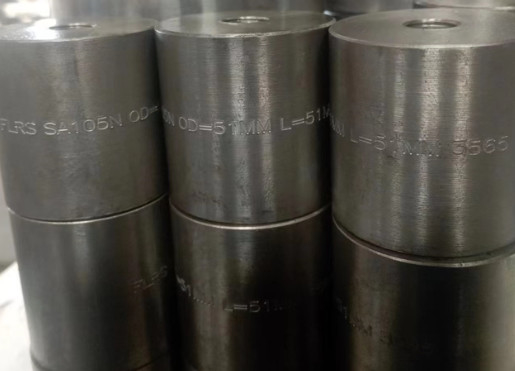

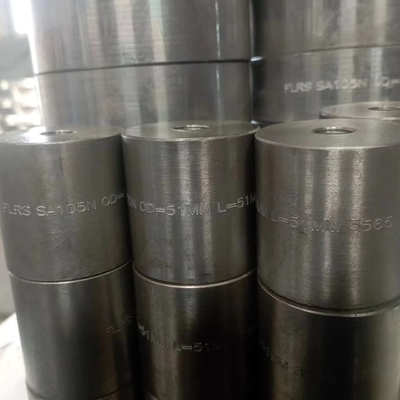

Packing: | Wooden Case | Surface: | Oiled |
---|---|---|---|
Flange Type: | FLAT BOTTOM/SHELL OR HEAD MOUNT/TANGENTIAL MOUNT | Pressure Rating: | Class 150 |
Connection: | Threading | Corrosion Resistance: | High |
De uitlaatflenzen zijn ontworpen voor installatie in en buiten containers en opslagtanks.De uitgangen variëren in grootte van 1/2 "tot 24" en drukgehalten van 150 # tot 2500 #De uitlaat kan zowel plat als gecontouriseerd zijn om te passen aan de afmeting van de schelp, kop of kegel.
Materiaal: de meest gebruikte draad stopcontact is A/SA-105N. Ze kunnen ook worden gemaakt van verschillende roestvrij staal en legeringsmaterialen.
Dikte: de standaarddikte van alle bovengenoemde uitvoerexporten van bouten is de minimumdikte die vereist is voor het MKB-onderdeel I van deel I van deel VIII.Het is belangrijk op te merken dat bij elke individuele toepassing de juiste dikte moet worden geanalyseerd..
Boringsdraad en aanslagdraad: met uitzondering van andere voorschriften is de uitgang van de draad geconfigureerd volgens de ASME-specificatie B16.5.De draaddiepte is in overeenstemming met hoofdstuk VIII, deel 1, van de Amerikaanse Vereniging van Mechanical Engineers (ASME). UG-43 (g), de ontwerptemperatuur niet hoger is dan 650 °F, de spanning van het moedersmateriaal is 17.500 PSI (G) en de spanning van de draad is 25.000 PSI (g).Alle andere materialen die deze spanningen overschrijden, moeten worden gecontroleerd of de UG-43 voldoet aan de eisen van de.
Inwendige diameter: de binnendiameter die hierboven wordt weergegeven is standaard.
