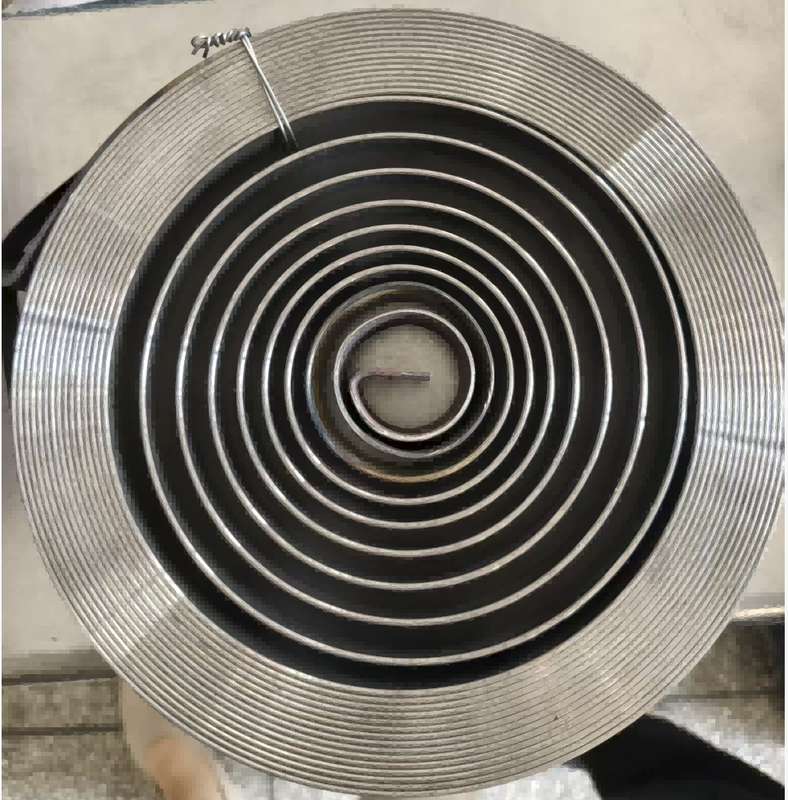

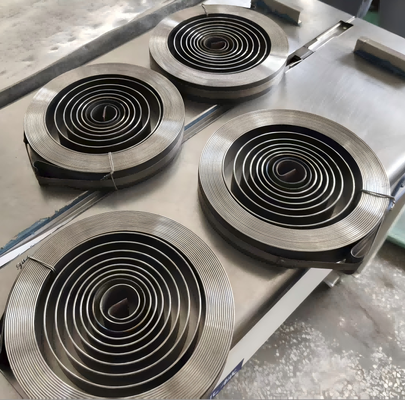

Deze op maat gemaakte platte spiraalveer (scrollveer) is speciaal ontworpen voor het terugtrekken van de kabel van de servomotorpositie, en wordt op grote schaal gecombineerd met demperactuatorsystemen. Het is vervaardigd uit hoogwaardig 60Si2MnA silicium-mangaan verenstaal en levert een stabiel, consistent koppel voor het automatisch oprollen van de kabel tijdens de volledige beweging van de zuigerslag.

In tegenstelling tot gewoon 65Mn verenstaal heeft 60Si2MnA een hogere treksterkte, uitstekende anti-relaxatieprestaties en superieure weerstand tegen cyclische vermoeidheid, waardoor het ideaal is voor langdurig continu industrieel gebruik met herhaalde op- en afwikkelcycli. Onze veer wordt strikt geproduceerd volgens de technische specificaties van de klant, met een nauwkeurige gesegmenteerde wikkelstructuur om een ​​soepele spanning te behouden zonder dat de kabel uitrekt of vastloopt.

Belangrijkste technische specificaties

• Grondstof: 60Si2MnA gelegeerde verenstaalstrip
• Strookafmetingen: 2 mm dikte x 39 mm breedte
• Totaal aantal effectieve windingen: 23 windingen (13 strak gewikkelde basiswindingen + 10 op afstand van elkaar geplaatste werkwindingen)
• Werkelijke maximale aandraaiomwenteling per volledige slag: 5,6 omwentelingen
• Binnendiameter eerste spoel: 40 mm | Passende diameter aandrijfas: 29 mm
• Diameter buitenste bevestigingspen: 10 mm | Lengte binnenste rechte haak: 25 mm
• Bijpassende binnendiameter behuizing: 275 mm
• Oppervlakteafwerking: antiroestbehandeling met zwarte oxide (verf op maat/Dacromet beschikbaar)
• Werkfunctie: Automatisch terugspoelen van de positiefeedbackkabel van de servomotorstang

Structurele ontwerpkenmerken

1. Gesegmenteerde wikkelindeling: 13 binnenste compacte basiswindingen blijven tijdens bedrijf volledig bevestigd om een ​​stabiel basiskoppel te bieden; 10 buitenste, op afstand van elkaar gelegen windingen dienen als flexibel werkgedeelte voor het terugtrekken van de slag
2. Nauwkeurig gevormde binnen- en buitenhaken: standaard haakmaat past goed op de bevestigingspen van de behuizing en de aandrijfas van de motor, waardoor slip of breuk bij torsie wordt voorkomen
3. Gladde striprandbewerking: Geen bramen die de kabel tijdens het terugtrekken krassen, waardoor de kabelintegriteit wordt beschermd
4. Aanpasbare afmetingen: wij ondersteunen volledige aanpassing van stripdikte, breedte, totaal aantal windingen, haakmaten en koppelcurves om te passen bij verschillende servomotor- en dempersamenstellen

Toepassingsscenario's

• Positiefeedback van de positie van de demperservomotor Kabelintreksysteem
• Industriële actuator lineaire positiedetectie kabelhaspel
• Klepbedieningsmotor automatisch kabelopwindmechanisme
• Servo-resetassemblages voor bouw- en hydraulische apparatuur
